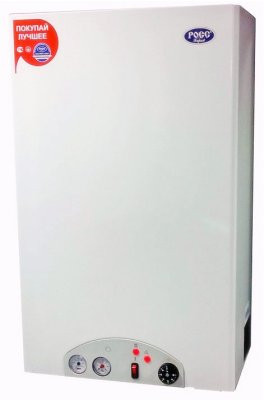

Котел електричний РОСС АОО- 9-1Н (380В)

Настінні електричні котли призначені для опалення: будинків, дач, квартир, магазинів офісів і промислових приміщень. Електричні котли ефективно використовуються в негазифікованих районах або в районах із проблемним газопостачанням.

Плавне регулювання потужності в широких межах дає змогу задати бажану температуру теплоносія (забезпечується тиристорними вимикачами).

Захист від перегрівання (за температури теплоносія вище ніж 95 °C спрацьовує термостат) і безшумна робота є відмітними особливостями електричних котлів.

Споживана напруга електричних котлів ~380 В. Діапазон температур нагрівання води 40-85 °C.

Апарат призначений для встановлення в системах опалення із закритим контуром. Для компенсації об'ємного розширення опалювальної води передбачений герметичний розширювальний бак Zilmet (Італія) об'ємом 7,5 л.

У разі перевищення тиску в системі опалення понад 300 кПа (3 кгс/см)²) запобіжний клапан   автоматично скидає надлишок тиску, водночас вода йде патрубкою  під'єднаному до каналізації. цей клапан також дає змогу в ручному режимі скинути будь-яку кількість опалювальної води до рівня цього клапана.

В апараті застосований тришвидкісний циркуляційний насос Sprut. Перемикання швидкостей обертання насоса здійснюється ручкою на клемній коробці електродвигуна насоса у разі знятого кожуха апарата.

Наявність магнієвого анода продовжує термін експлуатації бака, захищаючи зварні шви, а також неабияк зменшуючи утворення накипу на ТЕНах.

Для забезпечення повного заповнення бака водою та продовження терміну експлуатації ТЕНів (завдяки гарантованому зануреному положенням) застосовується автоматичний повітровідвідник.

Конструкція апарата дає змогу під'єднати кімнатний термостат, який дає змогу встановлювати бажану температуру в приміщенні або таймер як додатково регулювальний параметр

Апарат складається з:
1 — теплообмінника;
2 — відкидний приладовий панелі керування;
3 — блока керування й безпеки;
4 — пускача захисного;
5 - клеми під'єднання до електромережі;
6 — блок-Тена (двох блок-ТЕНів у апаратах потужністю від 12 до 24 кВт);
7 — магнієвого анода;
8 — несучої панелі (шасі);
9 — циркуляційного насоса;
10 — запобіжного клапана тиску;
11 — спускного вентиля;
12 — розширювального бака;
13 — автоматичного повітровідвідника;
14 — штуцера «вхід води»;
15 — штуцера «вихід води»;
16 — блока симістрів;
17 — датчика рівня води;
18 — болти заземлення;
19 — термометра;
20 - манометра;
21 — клавішного вимикача зі світловою індикацією;
22 — світлового індикатора роботи ТЕНа (ів);
23 — світлового індикатора про несправності;
24 - регулятори температури;
25 — датчики перегрівання;
26 — склянка термобаланов;
27 — термоізоляції;
28 — зовнішнього кожуха (на малюнку умовно не показаний);
29 — плавного запобіжника.

Тип енергоносія: електричний
Потужність: 9 кВт.
Призначення: одноконтурний
Спосіб встановлення: настінний
Параметри котла
ККД: до 100%
Параметри водонагрівача
Мін./Макс. t гарячої води:
30-80 град. C
Електроживлення
Живлення: 380 В.
Додаткова інформація
Розмір (ВхШхГ): 730х460х265 мм.
Вага:без води — 31 кг.
Системи захисту:
функція антиблокування насоса забезпечує регулярне вмикання насоса (кожні 6 годин) для запобігання блокуванню ротора насоса у разі тривалих перерв роботи; магнієвий анод захищає теплообмінник і нагрівальні елементи від корозії; датчик тиску; датчик рівня води
Додатково:
ступеневе регулювання потужності та можливість під'єднання програмованого таймера; автоматична зміна потужності апарата й автоматичне підтримання заданої температури теплоносія в системі опалення; можливе під'єднання датчика вуличної температури та бойлера непрямого нагрівання; брак продуктів згоряння; терморегулятор; циркуляційний насос; опалювальна площа не більш ніж — 90 м2
