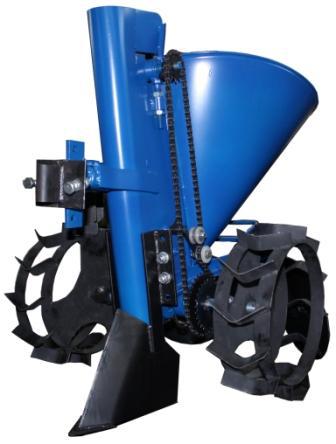

Картоплесаржалка мотоблокова, водотракторна КС-3 ланцюгова 20 л

Картоплесаржалка мотоблокова, швидкотракторна КС-3 ланцюгова

Однорядна ланцюгова картопельсажалка призначена для механізації посадки картоплі. Агрегатується з мотоблоками та мототракторами потужністю від 6 к. с.

Принцип дії картоплі

Привод механізму посадки приводиться в дії від опорних коліс через приводний вал. Обертовий момент із приводного вала передається на механізм посадки через ланцюгове передавання, обладнане роликовим натягувачем. Натягувач необхідний для вимкнення провисання ланцюга після регулювання кроку посадки. Регулювання здійснюється через переміщення ланцюга на додаткові зірочки.

Конструкція основних вузлів картоплі для мотоблока

1. Опорні колеса та приводний вал:

• колеса-ґрунтозачепи мають діаметр 340 мм, товщина обода — 3 мм, ширина — 110 мм;
• діаметр приводного вала 25 мм.

2. Механізм посадки

Основний вузол картоплі-салялки — бункер із шахтою, в якій розміщений механізм посадки. У шахті розташовані опорні зірочки з ланцюгом і кошиками. У механізмі посадки використовується приводний ланцюг ПР-12,7 — 18,2 (маравей, кількість ланок 98), на ньому встановлено 12 кошиків діаметром 50 мм.

Бункер для картоплі місткістю 20 літрів виготовлений із листової сталі завтовшки
0,8 мм.

Килеподібний сошник картоплі-шкарпетки виготовлений із листової сталі завтовшки 2 мм. Кіль-сушарка посилений, товщина — 3 мм.

Для загортання посадженої картоплі та створення ґрунтувального гребеня на раму зі сталевого куточка 32х32х3 мм, встановлені регульовані дискові окучники діаметром 275 мм і завтовшки 2 мм. Плавне та надійне обертання кожного диска забезпечує пара 202 підшипників.

3. Причіпний вузол

Залежно від моделі тягового агрегату, картоплесажалка може комплектуватися різними причепними вузлами. Причіпний вузол кріпиться за допомогою болтових з'єднань до спеціального кронштейна. Для забезпечення стабільної роботи картоплі-шпильки на нерівностях ґрунту, кронштейн закріплений на рухомій втулці.

Стандартна комплектація:

• картоплесаржалка ланцюгова;
• причіпний пристрій;
• приводні колеса — 2 шт.;
• дискові загортачі — 2 шт.;
• сошник кілеподібного типу.

Технічні параметри:

• Габаритні розміри: 900х700х950 мм.
• Крок посадки картоплі:
• Z1 – 26 ≈ 250 мм.
• Z2 – 36 ≈ 200 мм.
• Глибина посадки: 50 - 100 мм.
• Рекомендований діаметр картоплі: 40 мм.
• Ширина колії: 550, 650 мм.
• Маса: 31 кг.
