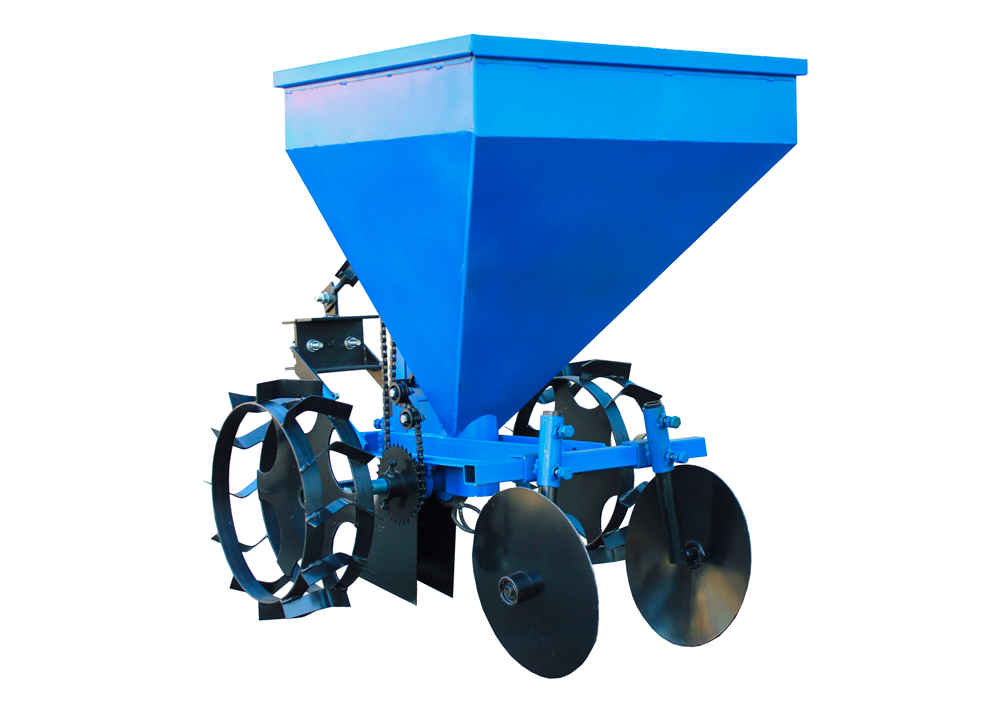

Картоплесаржалка мототракторна КС-10

Картоплесаржалка однорядна, КС10, призначена для механізованої посадки картоплі. КС10 агрегатується з мототракторами, обладнаними одноточковим причепним вузлом, з параметрами характерні для мотоблоків із двигунами водяного охолодження. Основною відмінністю картоплі казалки КС10 від інших моделей є збільшений бункер, ефективний об'єм якого становить 60 л.

Конструкція картоплі для мототрактора

Головний робочий вузол картоплі-насадки — дозувальний пристрій, зібраний на основі ланцюга, що складається з 104 ланок. На кожній 9 ланки встановлений кошик. Усього на ланцюгу розміщено 13 кошиків діаметром 50 мм. Ланцюг із кошиками розташовується в шахті дозувального пристрою на двох опорних зірочках. У нижній частині шахти міститься сошник зі сталі завтовшки 2 мм. До шахти жорстко закріплений бункер, виготовлений із листової сталі завтовшки 1 мм. Дозувальний механізм і бункер закріплені на рамі, виготовленій із куточка 40х40х4 мм.

Картоплесарка обладнана парою коліс — ґрунтозавпів діаметром 318 мм. Ширина обода колеса 150 мм. Обід виготовлений зі сталі завтовшки 4 мм. Колеса встановлені на вал діаметром 25 мм. На цьому валу розташовуються зірочки приводу дозувального механізму.

У задній частині рами розташовані на регульованих кронштейнах дискові окучники діаметром 275 мм. Плавне обертання окучників забезпечують 202 підшипники. До передньої частини рами кріпиться причіпний пристрій. Кут нахилу причіпного пристрою забезпечується регулювальним талрепом. Причіпний вузол розташований на висоті 380 мм від обода колеса.

Принцип дії картоплі

Пристрій, що дозує, приводиться в дію від коліс — ґрунтозавпів через ланцюгове передавання. На валу коліс — ґрунтозавпів розташовані дві приводні зірочки. Зміна положення приводного ланцюга дає змогу регулювати крок посадки в низці, який може становити 200 мм і 250 мм. Для компенсації довжини ланцюга та стабілізації його роботи приводний механізм обладнаний системою натягу.

У процесі роботи картоплі-воложувачки насіченої картопля з бункера за допомогою пристрою, що дозує, потрапляє в борозен утворену сошником. Після цього борозину засипають ґрунтовою дисковою окучниками.

Стандартна комплектація:

Причіпний пристрій, картоплесаржалка, приводні колеса — 2 шт., дискові окучники — 2 шт., сошник кілеподібного типу.

Додаткова комплектація

Залежно від модифікації, картоплесарка може бути укомплектована дозувальним пристроєм для внесення добрив. Об'єм бункера дозувального пристрою 7 л.

Технічні параметри:

Оптимальна робоча швидкість мототрактора під час садіння картоплі — 5 км/год.

Габаритні розміри: 875х800х960 мм.

Вага: 50 кг.
