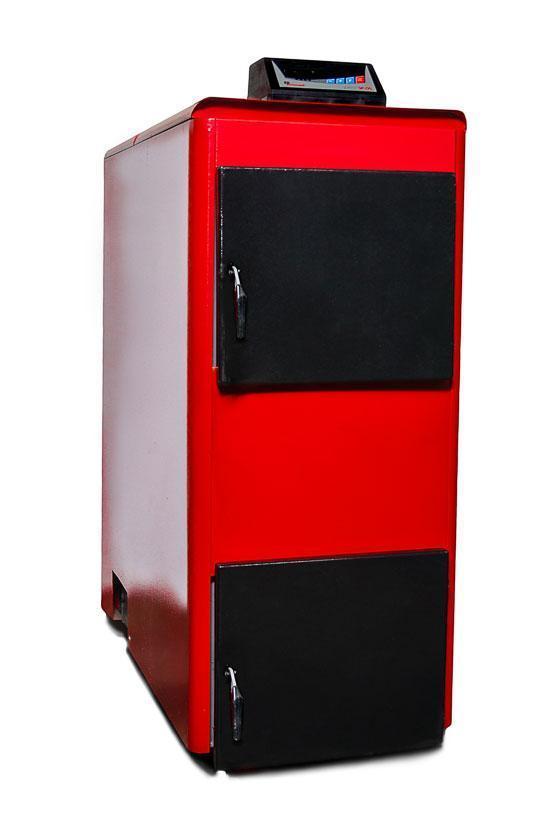

Котел тривалого горіння Проскурів АОТВ-32-36 кВт

Водогрівні твердопаливні апарати «Проскуров» — це економічно вигідне рішення для індивідуального опалення, якщо немає газопостачання. Апарати обладнані автоматикою з вентилятором для надування повітря. Ефективна теплоізоляція дає змогу мінімізувати тепловтрати.

Основною частиною апарата є сталевий теплообмінник 1, що містить горизонтальні 2 та вертикальні 3 димогарні труби. Крім того, теплообмінник містить: 4-димовідвідний патрубок; 5-шибер; 5-ручка-каблучка вдарера; 6-завантажувальні дверцята; 7-дверцята чищення колосників і видалення золи (у деяких моделях можуть бути окремі дверцята для видалення попелу) 8 чавунні колосники; 9 кришка люка чищення; 9 а місткість для попелу; 10-водяна сорочка теплообмінника; 11-патрубок подавання теплоносія в систему; 12-зворотний патрубок; 13-патрубок для встановлення групи безпеки; 14-дверцята для чищення вертикальних димогарних труб.

Зовні апарат закритий панелями 15 і легкознімною панеллю 15а (яка надає доступ до дверцят 14). Зверху апарата розміщений пульт керування (контролер) 16. Термодатчики контролера 17 вставлені в спеціальну склянку, омивну водяну сорочкою теплообмінника. Ззаду апарата є кабельна коробка 18 для під'єднання циркуляційного насоса. Кабель живлення вентилятора 19 обладнаний вилкою для під'єднання вентилятора. Вентилятор 21 входить до комплекту апарата та закріплюється споживачем згідно з цим малюнком за допомогою гвинтів. Ззаду апарата також виходить шнур живлення апарата 20 від електромережі 220 В 50 Гц. Лінія 22 показує максимальне завантаження апарата паливом (для дров). Лінія розташована на нижньому рівні завантажувальних двірок.

Примітка за номінальної потужності. Реальна витрата палива набагато менша.
